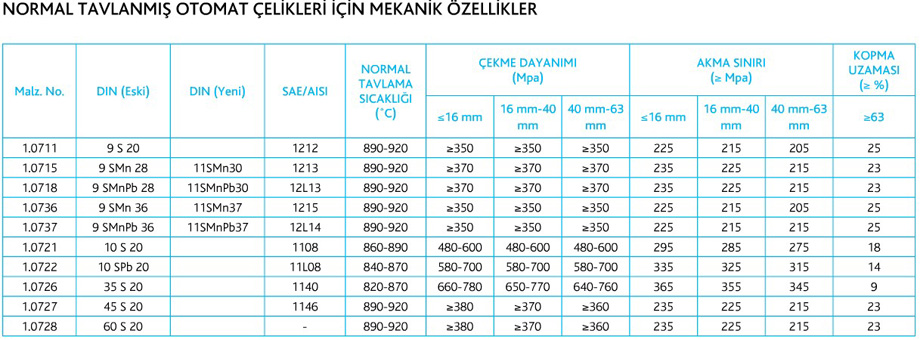

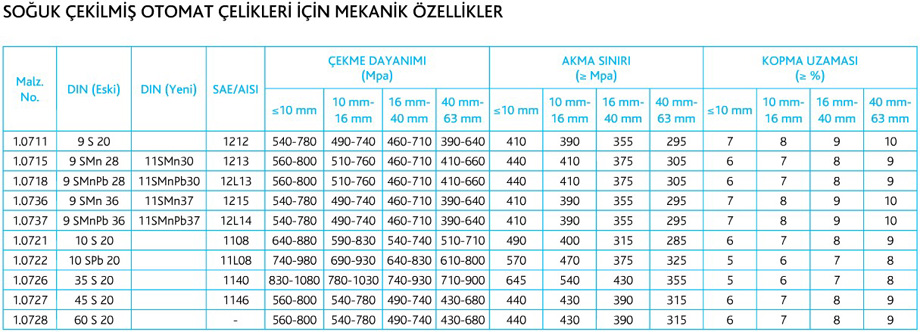

Çelik malzemelerden istenen özellikler arasında talaşlı işlenebilirlik kabiliyeti önem arz eder. İmalat aşamasında, yüksek kesme hızları ve buna bağlı olarak işlem zamanı, takım ömrü, iyi yüzey kalitesi, daha düşük kesme kuvvetleri kullanarak sağlanacak enerji tasarrufu gibi kriterler, diğer faktörlerle birlikte malzeme kalitesiyle de direkt alakalıdır. Bu kaliteyi sağlamak amacıyla otomat çelikleri geliştirilmiştir. Otomat çelikleri karbon oranı %0,07-0,60 arasında değişen ve kükürt oranı %0,15 ile %0,40, fosfor oranı %0,07-0,10 arasında olan çeliklerdir. Kükürt ve fosforun diğer tüm kalitelerde azaltılmaya çalışmasına karşın, talaşlı işlem kabiliyetini artırmasından dolayı otomat çelikleri içine özellikle ilave edilir. İlave edilen bu elementler malzemede metalik kırılğanlık sağlayarak, kısa kırılgan talaş oluşumunu sağlar. Bunun yanı sıra kükürt ve fosfor ilavesi yağlama etkisi yaparak, parça dayanımının artmasına, temiz yüzey elde edilmesine imkan tanır. Otomat çelikleri kurşun ile alaşımlandırılmış şekilde de bulunabilir. İlave edilen kurşun çeliğin mekanik özelliklerini değiştirmemekle birlikte yağlama özelliğini artırır. Otomat çeliklerinin ıslah edilebilme ve semente edilebilme özellikleri de vardır.
